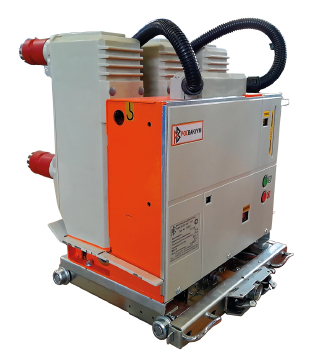

Выкатные элементы специального плоского исполнения со встроенными вакуумными выключателями моделей ВВР-10 предназначены для установки в средних коммутационных отсеках силовых шкафов комплектных распредустройств (КРУ). Рассчитаны на оперативное отключение/включение трехфазных электроцепей переменного тока (изолированная нейтраль) при номинальном напряжении сети 10 кВ, промышленной частоте 50-60 Гц и предельных параметрах 20 кА и 12 кВ. Работают в стандартном и аварийном режимах.
Если конструкция шкафа совместима с конструкцией ячейки, возможно использование данного кассетного блока для замены отработавших ресурс маломасляных и электромагнитных коммутаторов.
Преимущества выкатных элементов ВВР-10 «РОСВАКУУМ»
Плоские выкатные ячейки ВВР-10 производятся на оборудовании европейского уровня и тестируются на собственной лабораторной базе. К рабочим преимуществам относятся:
- безопасность в установке и замене;
- большой рабочий ресурс без капитального техобслуживания;
- экологичность, малошумность и надлежащая эргономичность конструкции;
- стопроцентное соответствие коммутационного блока нормам вибрационной и температурной устойчивости (ГОСТ и ISO).
Конструктивно устройство объединяет собственно коммутатор ВВР-10 с пружинно-моторным приводным механизмом на номинальный ток 630 либо 1000 А и кассету с вмонтированными установочными элементами, что позволяет быстро и без усилий устанавливать выключатель на соответствующее посадочное место.
Основные характеристики
Ассортимент
| Наименование параметра | Характеристики |
| Номинальное напряжение, кВ | 10 |
| Номинальный ток отключения, кА | 20 |
| Номинальный ток, А | 630, 1000 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Ток термической стойкости, Iт, в течение 3с,кА | 20 |
| Ток электродинамической стойкости, Ig, кА | 50 |
| Полное время отключения to, с, не более | 0,05 |
| Собственное время отключения to, с, не более | 0,03 |
| Собственное время включения, tbc, с, не более | 0,05 |
| Испытательное напряжение полного грозового импульса, Uисп. имп., кВ | 75 |
| Масса, кг, не более | 80 |
| Верхнее рабочее значение температуры воздуха, tв, С0 | 40 |
| Нижнее рабочее значение температуры воздуха, tв, С0 | минус 45 |
| Ресурс по механической стойкости, циклы "В-tп-0" (включение-произвольная пауза-отключение) | 50000 |
| Ресурс по коммутационной стойкости без замены камеры дугогасительной вакуумной (КДВ): при номинальном токе, циклы "В-tп-0" при номинальном токе отключения, циклы "ВО" | 50000 100 |
Информация для заказа вакуумных выключателей торговой марки "РОСВАКУУМ"
| Артикул | Наименование | Номин. ток, А | Межфазное | Напряжение |
| 001-001-001-001 | ВВР-10-20/630 Исп. 015-08 | 630 | 150 мм | 10 кВ |
| 001-001-001-002 | ВВР-10-20/1000 Исп. 015-09 | 1000 | 150 мм | 10 кВ |
| 001-001-001-003 | ВВР-10-20/630 Исп. 017-08 | 630 | 180 мм | 10 кВ |
| 001-001-001-004 | ВВР-10-20/1000 Исп. 017-09 | 1000 | 180 мм | 10 кВ |
| 001-001-001-005 | ВВР-10-20/630 Исп. 028-09 | 630 | 200 мм | 10 кВ |
| 001-001-001-006 | ВВР-10-20/1000 Исп. 028-10 | 1000 | 200 мм | 10 кВ |
| 001-001-001-007 | ВВР-10-20/1600 Исп. 028-11 | 1600 | 200 мм | 10 кВ |
Специалисты компании «ВАКУУМ» примут заказ и ответят на вопросы. Доставка выкатных элементов ВВР-10 вакуумных выключателей по всей территории России до регионального терминала транспортной компании осуществляется бесплатно.
