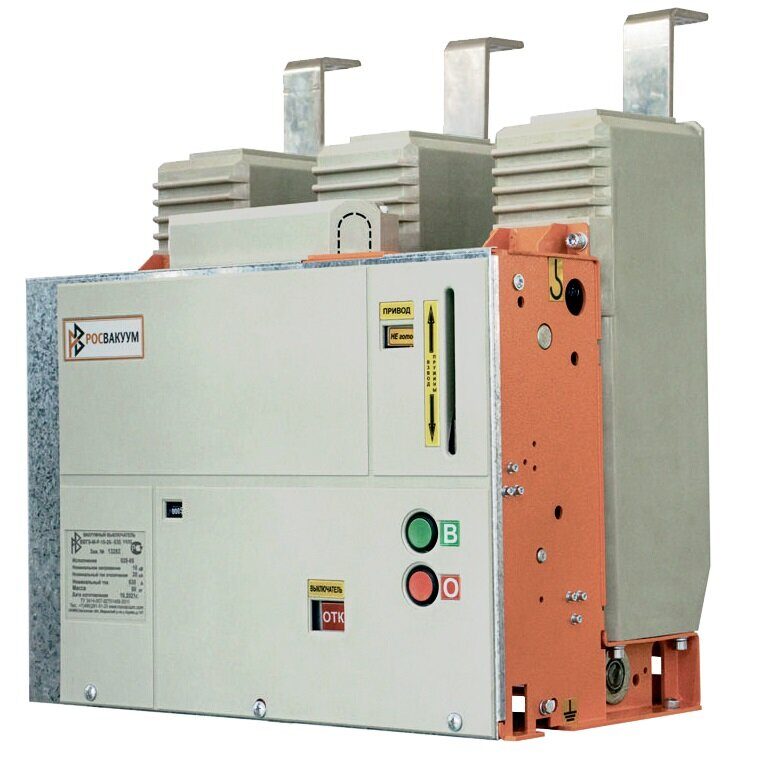

ВВТЭ-М-Р-10 – вакуумный выключатель, оснащенный интегрированным пружинно-моторным приводом; предназначается для коммутации электрических цепей в трехфазных системах электроснабжения с изолированной нейтралью с номинальным напряжением 10 кВ и частотой 50 Гц. Устройства в обязательном порядке проходят процедуры декларирования и сертификации, имеют знаки соответствия актуальным стандартам качества.
Выключатели модели ВВТЭ-М-Р-10 устанавливаются в шкафах КСО и КРУ, используются в качестве замены электромагнитных и маломасляных аналогов. Модель рассчитана на работу как в нормальных, так и аварийных режимах.
Вакуумные выключатели бренда «РОСВАКУУМ» имеют преимущества:
- небольшой вес и габариты;
- устойчивость к разнообразным агрессивным средам;
- разнообразные варианты компоновки;
- повышенная стойкость к механическому воздействию и вибрационным нагрузкам;
- полное соответствие актуальным государственным стандартам;
- низкая стоимость.
Компания "ВАКУУМ" – один из российских лидеров в сфере проектирования и изготовления вакуумного электротехнического оборудования, рассчитанного на высоковольтные электрические сети.
 | Руководство по эксплуатации на вакуумные выключатели серии ВВТЭ-М-Р-10 (Скачать PDF) |
Основные характеристики
Технические параметры
Ассортимент
| Номинальное напряжение, кВ | 10 |
| Номинальный ток отключения, кА | 20 |
| Номинальный ток, А | 1000 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Верхнее рабочее значение температуры воздуха, t, С0 | плюс 55 |
| Нижнее рабочее значение температуры воздуха, t, С0 | минус 60 |
| Полное время отключения to, с, не более | 0,05 |
| Собственное время отключения to, с, не более | 0,03 |
| Собственное время включения, tbc, с, не более | 0,05 |
| Наименование параметра | Характеристики ВВТЭ-М-Р-10 | ||
| Номинальное напряжение, кВ | 10 | ||
| Наибольшее рабочее напряжение, кВ | 12 | ||
| Номинальный ток, А | 630 | 1000 | 1600 |
| Номинальный ток отключения, кА | 20 | ||
| Ток динамической стойкости, (наибольший пик), кА | 51 | ||
| Испытательное кратковременное напряжение (одноминутное) промышленной частоты, кВ | 42 | ||
| Испытательное напряжение полного грозового импульса, кВ | 75 | ||
| Ресурс по коммутационной стойкости без замены камеры дугогасительной вакуумной (КДВ) | |||
| При номинальном токе, циклы "В - tп - О" | 50 000 | 30 000 | |
| При номинальном токе отключения, циклы "В - О" | 100 | ||
| Установленная безотказная наработка, циклы "В - tп - О" | 20 000 | ||
| Срок службы до списания, годы, не менее | 30 | ||
| Номинальное напряжение электромагнитов управления YAT, YAC, YAV и двигателя, В | |||
| Переменного тока | 110 / 220 | ||
| Постоянного тока | 110 / 220 | ||
Информация для заказа вакуумных выключателей торговой марки "РОСВАКУУМ"
| Исполнение | Наименование | Номин. ток, А | Межфазное | Напряжение |
| 028-09 | ВВТЭ-М-Р-10-20/630 | 630 | 200 мм | 10 кВ |
| 028-10 | ВВТЭ-М-Р-10-20/1000 | 1000 | 200 мм | 10 кВ |
| 028-11 | ВВТЭ-М-Р-10-20/630 | 1600 | 200 мм | 10 кВ |
У нас вы можете приобрести вакуумные выключатели необходимой модели по низкой цене и на выгодных условиях. Доставка заказов осуществляется по всей территории России бесплатно до терминала транспортной компании в вашем регионе.
