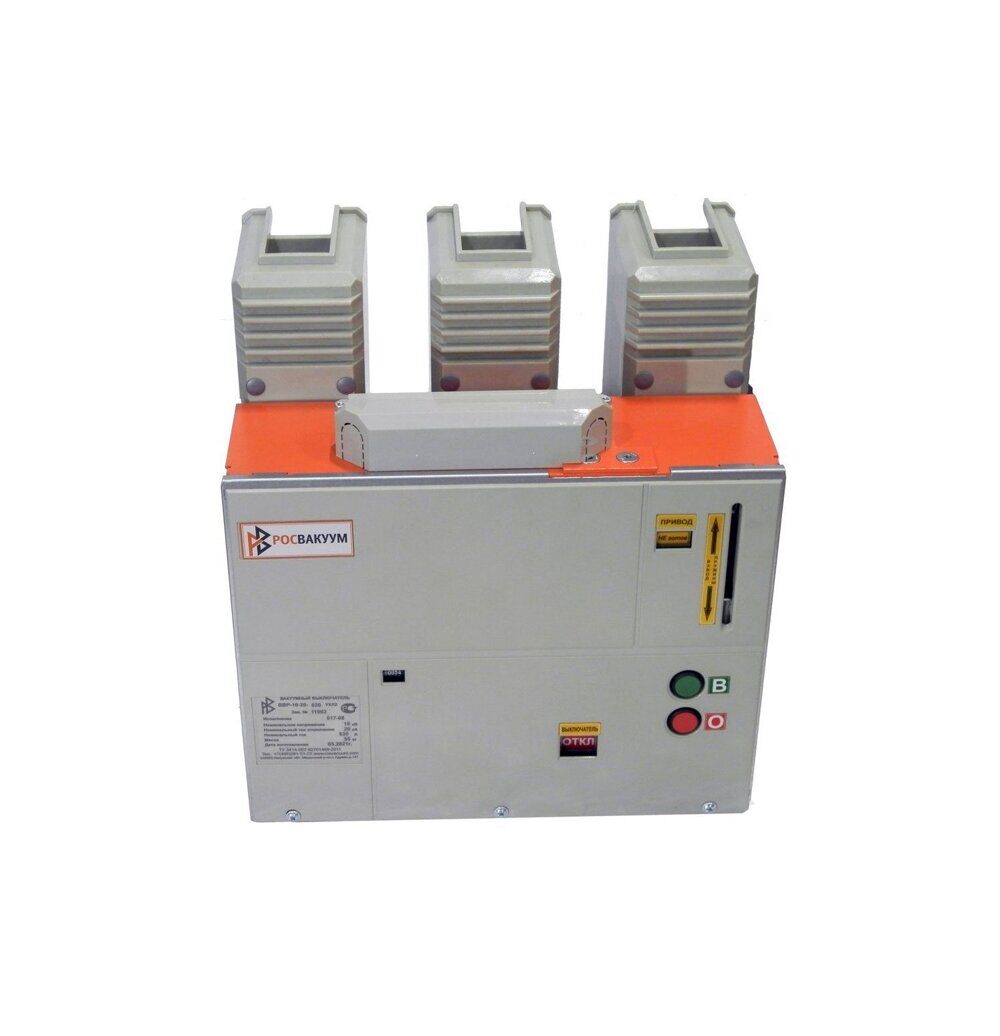

Выключатель ВВР-10-20/1600

ВВР-10-20/1600 представляет собой вакуумный выключатель, снабженный пружинно-моторным приводом и предназначенный для коммутации трехфазных систем электрических цепей с изолированной нейтралью, частота которых составляет 50 Гц, в то время как номинальное напряжение достигает 10 кВ. Выключатель располагают в шкафах КРУ и КСО. Помимо этого ВВР-10-20/1600 применяется с целью замены выключателей электромагнитного и маломасляного типа.
Наши выключатели в обязательном порядке проходят процедуры декларирования и сертификации, имеют все необходимые знаки соответствия стандартам качества.

Преимущества вакуумных выключателей от компании «ВАКУУМ»

Вакуумный выключатель стоит купить ради целого ряда преимуществ, а именно:
  • компактные габариты и небольшой вес;
  • устойчивость конструкции к воздействию агрессивных сред;
  • устойчивость к механическому воздействию и вибрационным нагрузкам;
  • полное соответствие государственным стандартам;
  • демократичная цена.
Номинальное напряжение, кВ10
Номинальный ток отключения, кА 20
Номинальный ток, А1000
Наибольшее рабочее напряжение, кВ12
Верхнее рабочее значение температуры воздуха, t, С0плюс 55
Нижнее рабочее значение температуры воздуха, t, С0минус 60
Полное время отключения to, с, не более0,05
Собственное время отключения to, с, не более0,03
Собственное время включения, tbc, с, не более0,05
Наименование параметраХарактеристики ВВР-10
Номинальное напряжение, кВ10
Наибольшее рабочее напряжение, кВ12
Номинальный ток, А63010001600
Номинальный ток отключения, кА20
Ток динамической стойкости, (наибольший пик), кА51
Испытательное кратковременное напряжение (одноминутное)
промышленной частоты, кВ
42
Испытательное напряжение полного грозового импульса, кВ75
Ресурс по коммутационной стойкости без замены камеры дугогасительной вакуумной (КДВ)
При номинальном токе, циклы "В - tп - О"50 00030 000
При номинальном токе отключения, циклы "В - О"100
Установленная безотказная наработка, циклы "В - tп - О"20 000
Срок службы до списания, годы, не менее30
Номинальное напряжение электромагнитов управления YAT, YAC, YAV и двигателя, В
Переменного тока110 / 220
Постоянного тока110 / 220
​​​​​​​
Информация для заказа вакуумных выключателей торговой марки "РОСВАКУУМ"
АртикулНаименованиеНомин. ток, АМежфазноеНапряжение
001-001-001-001ВВР-10-20/630 Исп. 015-08630150 мм10 кВ
001-001-001-002ВВР-10-20/1000 Исп. 015-091000150 мм10 кВ
001-001-001-003ВВР-10-20/630 Исп. 017-08630180 мм10 кВ
001-001-001-004ВВР-10-20/1000 Исп. 017-091000180 мм10 кВ
001-001-001-005ВВР-10-20/630 Исп. 028-09630200 мм10 кВ
001-001-001-006ВВР-10-20/1000 Исп. 028-101000200 мм10 кВ
001-001-001-007ВВР-10-20/1600 Исп. 028-111600200 мм10 кВ
